一、负氧离子监测系统产品简介

     负氧离子监测系统又称科研型负离子监测系统，负氧离子在线监测系统，负氧离子监测系统可以长期监测环境负氧离子浓度以及其他空气参数，广泛应用于景区，公园，森林，瀑布等环境场所。

美彩国际　　WX-FZ3负氧离子在线监测系统可全天候监测空气中负氧离子浓度，同时可根据用户需求扩展监测项目，如：空气温度、空气湿度、PM2.5、PM10、大气压力、氧含量、噪声、风速、风向等气象要素；模块化结构设计，传感器都可以单独替换，配备专业安装支架，现场可通过LED屏幕直接读取数据，亦可远程云平台/WEB/微信公众号实时查看数据，后期运营维护方便。

美彩国际二、应用范围

美彩国际旅游景区、生态庄园、湿地公园、瀑布公园、森林公园、自然保护区、售楼处、学校

三、技术参数

1、风速：测量原理超声波，0～60m/s（±0.1m/s）分辨率0.01m/s；

2、风向：测量原理超声波，0～360°（±2°）分辨率1°；

3、空气温度：测量原理二极管结电压法，-40-60℃（±0.3℃）分辨率0.01°；（北京市气象局校准证书）

4、空气湿度：测量原理电容式，0-100%RH（±0.3%RH）分辨率0.1%RH；（北京市气象局校准证书）

美彩国际5、大气压力：测量原理压阻式，300-1100hpa（±0.25%），分辨率0.1hpa；（北京市气象局校准证书）

美彩国际6、PM2.5：测量原理光散射，0-1000ug/m3（±10%）分辨率1ug/m3

7、PM10：测量原理光散射，0-1000ug/m3（±10%）分辨率1ug/m3

8、噪声：测量原理电容式，30-120dB（±1.5dB）分辨率0.1db

9、负氧离子：测量原理圆筒式电极吸入式，0-10万个/m3（±10%）分辨率1个/m3

10、氧含量：测量原理电化学，0~25%Vol（±3%FS）分辨率0.1%

美彩国际11、数据存储：可存储一年的原始监测数据；

美彩国际12、数据传输：GPRS/4G/光纤

13、功耗：150w

美彩国际14、供电方式：220V市电、太阳能（选配）

15、工作环境：温度-20℃-55℃，湿度0%-100%

16、屏幕：2m*1米，由36块P10单红单元板拼接而成，单元板尺寸32cm*16cm

17、立杆：碳钢双立柱，每根立柱由2根1.5米立杆法兰盘对接而成，可耐受15级强台风

美彩国际四、产品特点

美彩国际1、集成度高，方案灵活：系统可集成负氧离子、空气温度、空气湿度、PM2.5、PM10、大气压力、氧含量、噪声、风速、风向

美彩国际2、系统稳定：已合作上千家公园景区，后台运行稳定，免维护，故障率低

美彩国际3、多种传输：可根据现场网络情况定制传输方式，2G/4G/光纤

4、支持扩展：支持传感器扩展，485接口、modbus协议传感器都可以直接使用

美彩国际5、显示方案多样：可根据现场需求，选用点对点、点对多、多对点的LED屏幕数据显示方案

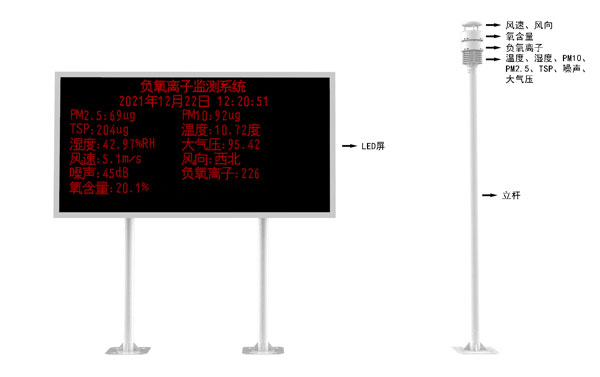

五、产品结构图

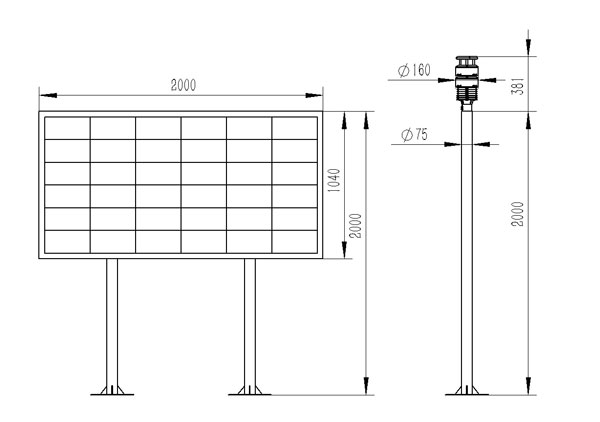

美彩国际六、产品尺寸图

美彩国际七、云平台介绍

美彩国际1、CS架构软件平台，支持手机、PC浏览器直接观测、无需额外安装软件。

2、支持多帐号、多设备登录

3、支持实时数据展示与历史数据展示仪表板

4、云服务器、云数据存储，稳定可靠，易于扩展，负载均衡。

5、支持短信报警及阈值设置

6、支持地图显示、查看设备信息。

美彩国际7、支持数据曲线分析

美彩国际8、支持数据导出表格形式

美彩国际9、支持数据转发，HJ-212协议，TCP转发，http协议等。

10、支持数据后处理功能

11、支持外置运行javascript脚本
